La scelta di un sistema di propulsione navale è una decisione ingegneristica fondamentale che determina il consumo di carburante, la manovrabilità e le spese di manutenzione durante la vita di una nave. Specificare l'architettura dell'elica sbagliata per il profilo operativo di una nave provoca stress meccanico cronico, capacità di manovra compromesse e perdite finanziarie significative dovute allo spreco di carburante e ai tempi di inattività eccessivi. Gli ingegneri marini e gli architetti navali devono valutare le linee dello scafo, i campi di scia e i profili operativi per abbinare l'impianto di propulsione al tipo di elica corretto. Questa guida fornisce un confronto oggettivo e incentrato sulla progettazione tra sistemi a passo fisso e controllabile, valutando l'efficienza idrodinamica, la complessità meccanica e il rischio operativo per determinare la soluzione ottimale per specifiche applicazioni commerciali.
Efficienza di base: un"elica a passo fisso offre la massima efficienza idrodinamica con un"unica velocità e carico di progettazione specifici, rendendola la scelta ottimale per rotte stazionarie a lungo raggio.
Flessibilità operativa: le eliche a passo controllabile consentono la regolazione continua degli angoli delle pale, ottimizzando il carico del motore a velocità altamente variabili e consentendo una rapida inversione della spinta senza arrestare il motore principale o alterare la velocità di rotazione del motore.
Rischio operativo: la decisione dipende dal bilanciamento della spesa in conto capitale iniziale (CAPEX) e della complessità della manutenzione. I FPP offrono elevata affidabilità e costi iniziali inferiori, mentre i CPP giustificano le loro maggiori richieste di CAPEX e di manutenzione attraverso il risparmio di carburante e la capacità operativa in profili di carico variabile.

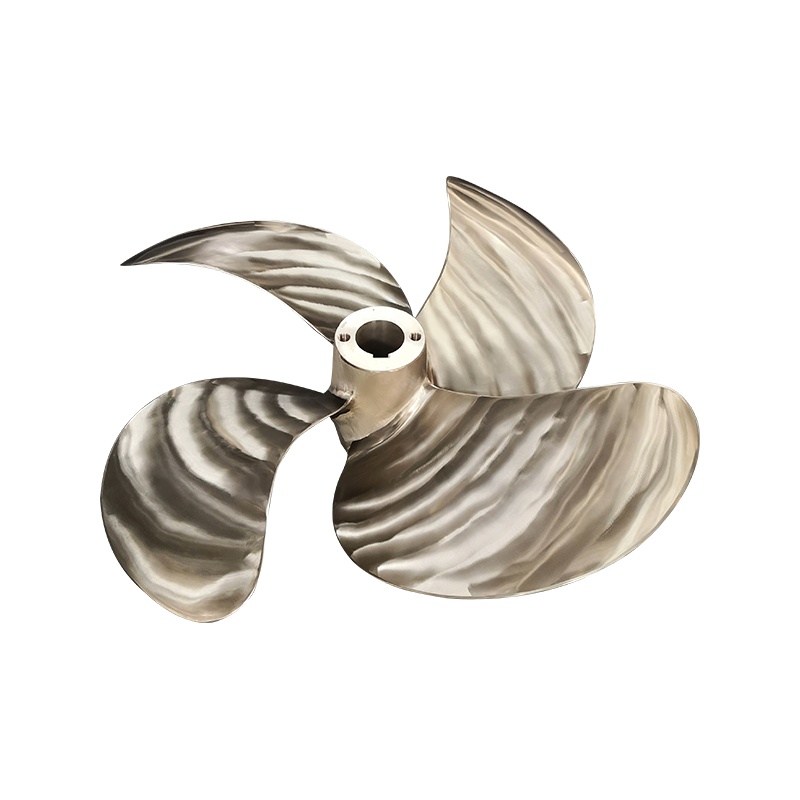

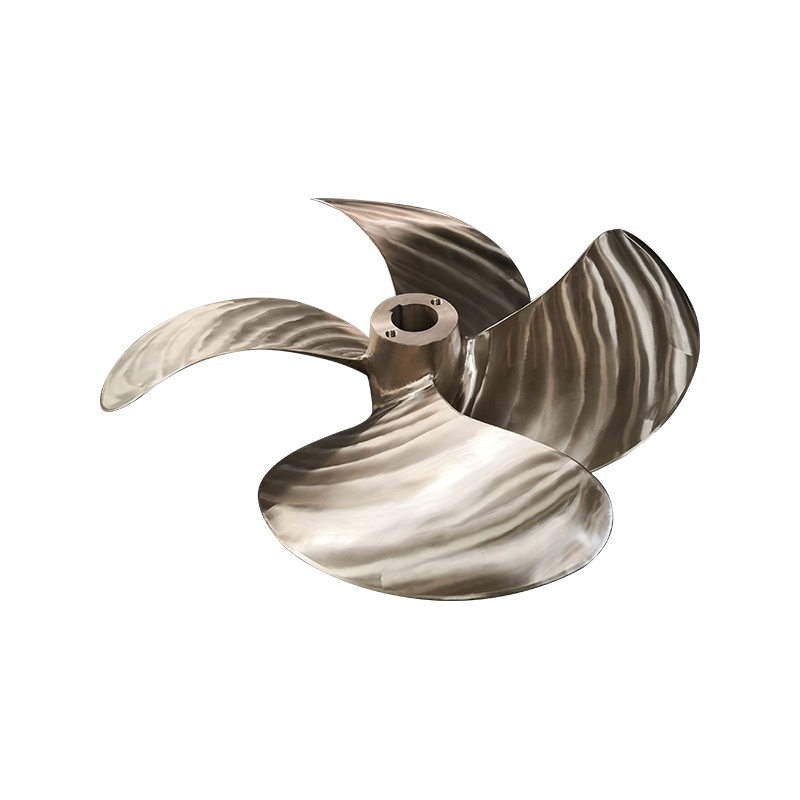

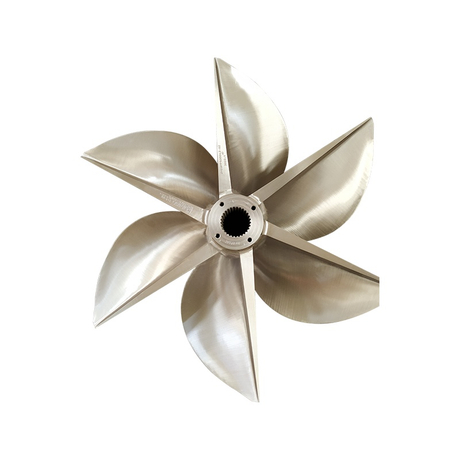

Un'elica a passo fisso si basa su una costruzione monofusa. Le fonderie in genere versano questi massicci componenti in bronzo Ni-Al o leghe di acciaio inossidabile, garantendo che le pale rimangano permanentemente fissate al mozzo centrale. Gli ingegneri ottimizzano l'angolo di inclinazione per uno specifico numero di giri e potenza in uscita, noto come punto di progettazione. Per modificare la spinta, il ponte deve modificare direttamente la velocità di rotazione dell'albero. Ciò crea un profilo operativo rigido in cui l'elica raggiunge la massima efficienza a un solo numero di giri specifico con un'esatta quantità di potenza. Qualsiasi deviazione da questo punto di progettazione si traduce in penalità immediate delle prestazioni aerodinamiche e idrodinamiche, aumentando il consumo di carburante e inducendo vibrazioni.
L"inversione di marcia di un"imbarcazione dotata di FPP richiede una sequenza specifica e dispendiosa in termini di tempo. Il movimento indietro richiede l"arresto completo del massiccio albero dell"elica. L"equipaggio deve quindi invertire la rotazione del motore principale stesso utilizzando l"aria di avviamento. Ciò introduce ritardi operativi e uno stress termico significativo sui componenti del motore. Durante le manovre strette, questo costante arresto e avvio del motore principale esaurisce rapidamente i serbatoi dell"aria di avviamento, limitando il numero di movimenti del motore che un"imbarcazione può eseguire in un breve periodo.
Il processo di produzione di queste eliche prevede una precisa lavorazione CNC delle superfici delle pale per corrispondere ai modelli idrodinamici teorici. Il design solido del mozzo consente un rapporto mozzo-diametro più piccolo, che riduce al minimo la resistenza e massimizza l"area di produzione della spinta attiva delle pale. Questa semplicità strutturale si traduce in un’immensa forza fisica, consentendo agli FPP di resistere a forti impatti di ghiaccio e detriti meglio dei complessi hub meccanici.
Un'elica a passo regolabile utilizza un meccanismo del mozzo altamente complesso. La cavità interna contiene cilindri idraulici, aste di pistoni e collegamenti meccanici progettati per ruotare le singole lame sulle porte del supporto. Il sistema funziona a un numero di giri del motore costante variando continuamente l'angolo di inclinazione della pala per controllare l'entità e la direzione della spinta. Ciò consente cambiamenti istantanei nella spinta senza alterare la velocità del motore, fornendo una reattività eccezionale durante le manovre critiche.
La gamma del passo va da tutta avanti (passo positivo) a passo zero (spinta neutra) e tutta indietro (passo negativo). Nello stato di passo zero, l"albero gira al numero di giri nominale, ma le pale tagliano l"acqua senza generare movimento in avanti o indietro. Il meccanismo di inversione ottiene la spinta indietro semplicemente ruotando le pale oltre l"asse neutro. Ciò elimina completamente la necessità di arrestare, invertire o riavviare il motore principale, preservando l"aria di avviamento e riducendo i cicli termici sulle canne dei cilindri e sulle testate.
Le centraline idrauliche situate all"interno della nave forniscono olio ad alta pressione attraverso una scatola di distribuzione dell"olio (scatola OD) montata sulla linea d"asse. Questo olio viaggia attraverso un foro cavo nell"albero dell"elica per azionare il servopistone all"interno del mozzo. La precisione richiesta per lavorare questi componenti interni del mozzo è estrema, poiché devono resistere a massicce forze centrifughe e momenti flettenti mantenendo allo stesso tempo un"assoluta impermeabilità contro l"ingresso di acqua di mare.
Analizzando l'efficienza dell'elica a passo fisso , i dati mostrano prestazioni superiori nel punto di progettazione specifico. Il rapporto mozzo-diametro più piccolo e la geometria ottimizzata della radice della pala riducono la resistenza parassita. L'efficienza del CPP diminuisce leggermente (tipicamente dal 2% al 4%) al carico massimo di progetto a causa del mozzo più grande, che induce resistenza, necessario per alloggiare i meccanismi idraulici. Tuttavia, l’efficienza del CPP rimane significativamente più elevata durante le condizioni fuori progettazione, come carichi parziali, condizioni meteorologiche avverse o operazioni di rimorchio, dove l’inclinazione può essere regolata per adattarsi all’esatta curva di resistenza dello scafo.
L"ottimizzazione del carico del motore differisce drasticamente tra i due sistemi. Un CPP consente al motore principale di funzionare continuamente al tasso ottimale di consumo specifico di olio combustibile (SFOC) e al numero di giri costante. Il sistema di automazione regola l"inclinazione per assorbire esattamente la potenza prodotta dal motore nel modo più efficiente. Al contrario, un FPP forza il motore fuori dalla sua curva operativa ottimale durante la navigazione lenta. Il funzionamento di un grande motore a due tempi a bassi regimi comporta una combustione incompleta, un accumulo di fuliggine carboniosa nell"economizzatore dei gas di scarico e una maggiore usura dei cilindri.
Il funzionamento a velocità costante di un sistema CPP consente l"utilizzo senza soluzione di continuità dei generatori dell"albero della presa di forza (PTO). Il motore principale aziona il generatore a frequenza costante, fornendo energia elettrica a basso costo alla rete della nave. Questa configurazione elimina la necessità di far funzionare generatori diesel ausiliari durante i passaggi in mare. L"implementazione di una presa di forza su un sistema FPP a numero di giri variabile richiede convertitori di frequenza costosi e complessi per stabilizzare l"uscita elettrica, rendendola altamente inefficiente e soggetta a guasti elettronici.
Un confronto dettagliato tra FPP e CPP rivela forti contrasti nella gestione delle navi. I CPP forniscono distanze di arresto d'urto di gran lunga superiori. Il ponte può invertire completamente il passo della pala in pochi secondi senza ritardi nel riavvio del motore, generando immediatamente la massima spinta indietro. Questa capacità protegge la nave da collisioni imminenti ed è un requisito obbligatorio per le navi che operano in corsi d'acqua congestionati o in installazioni offshore.
I CPP eccellono nelle micro-regolazioni per l"attracco e sono essenziali per l"integrazione con i sistemi di posizionamento dinamico (DP). Il computer DP può comandare piccoli cambiamenti di inclinazione per mantenere la nave esattamente in posizione contro vento, onde e corrente. Gli FPP hanno difficoltà con manovre prolungate a bassa velocità a causa dei limiti minimi di regime del motore al minimo. Per mantenere una velocità inferiore alla spinta al minimo, l"equipaggio deve ripetutamente accendere e spegnere il motore, causando una grave usura dei dischi della frizione e del cambio.
Lo stato di inattività a spinta zero offre un enorme vantaggio tattico. Una nave dotata di CPP può rimanere completamente stazionaria in acqua con il motore principale e l"albero dell"elica che girano alla massima operatività. Quando il pilota ordina un movimento in avanti o indietro, la risposta alla spinta è istantanea. Ciò elimina il tempo di ritardo associato all"avvio di un motore e all"accelerazione di una linea d"asse pesante da un punto morto.
L"affidabilità del FPP deriva dalla sua semplicità. Il numero minimo di parti mobili determina un tasso di guasto meccanico quasi pari a zero nel mozzo. Le ispezioni dei bacini di carenaggio sono semplici e comprendono la pulizia di base, la lucidatura fino a raggiungere una specifica ruvidità della superficie e piccole cavitazioni o riparazioni dei bordi utilizzando procedure di saldatura approvate. L"ispezione delle tenute meccaniche e le misurazioni del gioco completano l"ambito della manutenzione standard, mantenendo i programmi di bacino di carenaggio brevi e prevedibili.
Le vulnerabilità del CPP sono incentrate sulla loro elevata dipendenza dai sistemi idraulici, dai distributori rotanti ad alta pressione e dalle guarnizioni interne dei mozzi. Gli O-ring dinamici e le guarnizioni a labbro devono impedire la fuoriuscita di olio idraulico pressurizzato nell"oceano e allo stesso tempo impedire all"acqua di mare pressurizzata di entrare nel mozzo. L"aumento del rischio di perdite di fluido idraulico rappresenta una grave responsabilità ambientale. Revisioni complesse durante il bacino di carenaggio programmato richiedono tecnici specializzati per smantellare il mozzo, sostituire tutte le guarnizioni e calibrare i collegamenti di feedback.
La sostituzione della lama offre un netto vantaggio per i sistemi CPP. Se una pala FPP subisce gravi danni a causa di un oggetto sommerso, il cantiere navale deve solitamente sostituire l"intera elica o eseguire estese e costose procedure di saldatura e distensione in situ. Con un CPP, i tecnici possono sbloccare le singole pale danneggiate dai porti della nave e installare pezzi di ricambio mentre la nave è a galla o durante un breve bacino di carenaggio, senza scartare l"intero costoso gruppo del mozzo.
Metrica operativa | Elica a passo fisso (FPP) | Elica a passo regolabile (CPP) |
|---|---|---|
Massima efficienza idrodinamica | Massima nel punto di progettazione specifico (hub più piccolo) | Leggermente più basso al massimo (maggiore resistenza al mozzo) |
Efficienza fuori progettazione | Scarso (motore costretto fuori dalla curva ottimale) | Eccellente (il tono si adatta al carico) |
Meccanismo di inversione | Arrestare l"albero, invertire la rotazione del motore principale | Inversione istantanea del passo della lama (RPM costante) |
Prestazioni di arresto anomalo | Lento (ritardato dalla sequenza di riavvio del motore) | Veloce (generazione immediata della spinta indietro) |
Controllo a bassa velocità | Scarso (limitato dal regime minimo minimo del motore) | Eccellente (regolazione infinita del tono fino a zero) |
Complessità di manutenzione | Basso (fusione solida, senza parti mobili interne) | Alta (idraulica, guarnizioni, collegamenti meccanici) |
Sostituzione della lama | Richiede una sostituzione completa o saldature importanti | Lame individuali sbloccate e sostituite |
Gli FPP dominano le applicazioni di acque profonde per eliche di navi commerciali . Gli architetti navali li specificano per le Very Large Crude Carriers (VLCC), le navi portarinfuse e le navi portacontainer ultra-grandi. Queste navi operano secondo una serie specifica di criteri di successo caratterizzati da transiti prevedibili e di lunga durata a velocità di servizio costanti. Eseguono manovre minime da porto a porto, affidandosi ai rimorchiatori portuali per le fasi finali di attracco.
Il profilo operativo di un VLCC prevede il carico del carico, l"accelerazione fino a una velocità di servizio compresa tra 14 e 15 nodi e il mantenimento della stessa velocità e del carico del motore per settimane attraverso gli oceani aperti. L"FPP è progettato su misura per questa esatta curva di pescaggio, velocità e resistenza. L"assenza di meccanica interna del mozzo garantisce che l"elica sopravviverà per i 25 anni di vita dell"imbarcazione con nient"altro che una lucidatura di routine. Il risparmio di carburante ottenuto dalla maggiore efficienza di picco su migliaia di miglia nautiche supera di gran lunga qualsiasi svantaggio di manovra in porto.
I CPP sono obbligatori per le navi con profili operativi altamente dinamici. Le applicazioni target includono rimorchiatori, navi da rifornimento offshore (OSV), traghetti passeggeri, rompighiaccio, navi militari e moderne navi mercantili multiruolo di medie e grandi dimensioni come le navi Ro-Ro. Queste navi richiedono manovre portuali indipendenti senza assistenza al rimorchiatore per mantenere programmi commerciali serrati.
I criteri di successo per queste navi comprendono un"elevata manovrabilità, frequenti transizioni in avanti e indietro e requisiti variabili di tiro della bitta. Un rimorchiatore per la movimentazione delle ancore, ad esempio, necessita della massima spinta a velocità zero quando traina un"attrezzatura, ma richiede anche velocità di transito efficienti quando ritorna in porto. Il CPP consente all"operatore di appiattire il passo per la massima trazione del dissuasore, quindi di ingrossare il passo per il transito ad alta velocità, il tutto mantenendo i motori principali in funzione alla loro potenza massima continua (MCR). L"integrazione dei generatori dell"albero della presa di forza è fondamentale anche per i traghetti passeggeri, che hanno enormi carichi elettrici alberghieri che possono essere alimentati in modo efficiente dai motori principali tramite il funzionamento a regime costante del CPP.
I sistemi CPP richiedono un"integrazione complessa con regolatori del motore, sistemi di automazione e controlli del ponte. La curva combinatoria, ovvero la relazione programmata tra i giri del motore e il passo dell"elica, deve essere perfettamente sintonizzata durante le prove in mare. Se il sistema di automazione comanda un passo eccessivo prima che i turbocompressori del motore possano fornire aria sufficiente, il motore si sovraccaricherà, causando temperature di scarico elevate e potenziali condizioni di blackout.
I cantieri navali devono garantire una comunicazione continua tra il blocco idraulico di controllo del passo e il sistema elettronico di controllo della propulsione. Qualsiasi latenza o guasto del segnale può portare a un comportamento irregolare del beccheggio, compromettendo la sicurezza dell"imbarcazione durante le fasi critiche di manovra. La ridondanza è fondamentale; Le società di classificazione impongono leve di controllo di backup non follow-up (NFU) sul ponte e valvole di controllo manuale locali nella sala macchine per aggirare i guasti elettronici.
Impostazioni del passo fuori progetto nei CPP possono indurre una grave cavitazione. Quando il passo viene ridotto significativamente rispetto al punto di progetto mantenendo un numero di giri elevato, l"angolo di attacco della pala rispetto al flusso d"acqua diventa estremo. Ciò crea zone a bassa pressione sulla superficie della lama, facendo bollire l"acqua in bolle di vapore. Quando queste bolle collassano, generano onde d’urto che causano un’erosione accelerata delle pale e trasmettono forti vibrazioni alla struttura dello scafo.
Per mitigare questi rischi, i team di ingegneri devono imporre una modellazione completa di fluidodinamica computazionale (CFD) durante la fase di progettazione. Gli architetti navali conducono l"analisi delle vibrazioni torsionali (TVA) per garantire che il funzionamento a velocità costante non si allinei con le frequenze di risonanza naturali della linea d"asse. La mappatura del profilo specifica del percorso garantisce che la curva del combinatore eviti i noti secchi di cavitazione, proteggendo l"elica e garantendo il comfort dell"equipaggio.
Calcolare l"esatta percentuale di tempo che l"imbarcazione trascorrerà alla velocità di progetto rispetto alla manovra, alla navigazione lenta o al posizionamento dinamico per giustificare la complessità meccanica.
Collaborare con consulenti di ingegneria navale per condurre un abbinamento scafo-elica CFD specifico per la rotta per garantire che la geometria della pala selezionata prevenga la cavitazione distruttiva.
Esegui una valutazione del rischio di manutenzione del ciclo di vita in base alle capacità di bacino di carenaggio della tua flotta e alla disponibilità di tecnici idraulici specializzati nelle tue regioni operative.
Valutare la necessità di generatori ad albero cardanico per i propri requisiti specifici di carico elettrico per determinare se è obbligatorio il funzionamento a regime costante.
Affidare un"analisi completa delle vibrazioni torsionali (TVA) durante la fase di architettura navale prima di finalizzare le specifiche di propulsione con il cantiere navale.
R: Un"elica a passo fisso ha le pale orientate ad un angolo permanente e si basa sulla variazione della velocità del motore per alterare la spinta. Un"elica a passo variabile può ruotare le pale sul mozzo per cambiare spinta e direzione mentre il motore funziona a velocità costante.
R: Sì, ma solo alla velocità e al carico specifici di progettazione. Poiché un FPP ha un mozzo più piccolo e una torsione della pala ottimizzata per un singolo RPM, offre un"efficienza idrodinamica di picco più elevata. Tuttavia, un CPP è più efficiente in un’ampia gamma di velocità variabili e carichi parziali del motore.
R: Sì, ma per generare la spinta indietro, il motore principale dell"imbarcazione deve essere completamente arrestato e riavviato nella direzione di rotazione inversa. Ciò ritarda i tempi di risposta rispetto a un CPP.
R: Le grandi navi come le navi portarinfuse e le petroliere trascorrono la maggior parte della loro vita operativa viaggiando a velocità costante in oceani aperti. Un FPP fornisce la massima affidabilità, i minori costi di manutenzione e la migliore efficienza del carburante per questo profilo stazionario.
R: Sì. Molte navi più grandi che richiedono manovre frequenti, come le moderne navi da crociera, i traghetti passeggeri e le navi mercantili Ro-Ro, utilizzano i CPP. Ciò migliora la sicurezza nei porti ristretti e consente loro di far funzionare generatori con albero cardanico a velocità costante.
R: I CPP contengono complessi meccanismi idraulici interni, cuscinetti delle pale e guarnizioni all"interno del mozzo. Questi componenti richiedono una manutenzione specializzata, aumentano il rischio di perdite idrauliche e rendono le revisioni del bacino di carenaggio significativamente più costose rispetto alla manutenzione di un FPP.
