L’inasprimento delle normative ambientali, tra cui EEDI, CII ed EEXI, insieme alla volatilità dei costi del carburante, costringono i cantieri navali commerciali e gli architetti navali a sfruttare ogni frazione percentuale dell’efficienza idrodinamica da nuove costruzioni e ristrutturazioni. Le eliche in fusione standard provenienti da enormi cataloghi di stock spesso non riescono a corrispondere al campo di scia specifico delle forme di scafo specializzate. Affidarsi a una propulsione standard spesso si traduce in resistenza parassita, cavitazione distruttiva, vibrazioni strutturali e risparmio di carburante compromesso.
Per soddisfare le moderne esigenze marittime, sono necessarie soluzioni di propulsione su misura. Questa guida fornisce un quadro tecnico per i cantieri navali per valutare la propulsione marina personalizzata, valutare i partner di produzione e mitigare i rischi di implementazione durante l"installazione e le prove in mare.
Allineamento delle prestazioni: i progetti personalizzati utilizzano la fluidodinamica computazionale avanzata (CFD) e un codice idrodinamico proprietario per abbinare l"elica alla curva di coppia specifica del motore dell"imbarcazione (inclusi i propulsori elettrici/ibridi a coppia istantanea), al rapporto di trasmissione e al campo di scia dello scafo.
Integrità materiale e strutturale: la scelta tra processi di produzione fusi e forgiati e la scelta della lega corretta (ad esempio, nichel-alluminio-bronzo o acciaio inossidabile duplex) determina i costi di manutenzione del ciclo di vita, la resistenza meccanica e la resistenza alla corrosione galvanica.
Verifica del fornitore: un produttore affidabile di eliche marine deve dimostrare una conformità verificabile con gli standard di tolleranza ISO 484 (Classe S/Classe I) e possedere capacità interne per le principali certificazioni della Class Society (ABS, DNV, Lloyd"s Register).
Precisione di installazione: protocolli di installazione adeguati a livello di cantiere, incluso il preciso raccordo blu per la corrispondenza della conicità dell"albero e la corretta sequenza di coppia per la regola "Big Nut/Little Nut", sono fondamentali per realizzare i vantaggi ingegneristici di un"elica navale personalizzata.

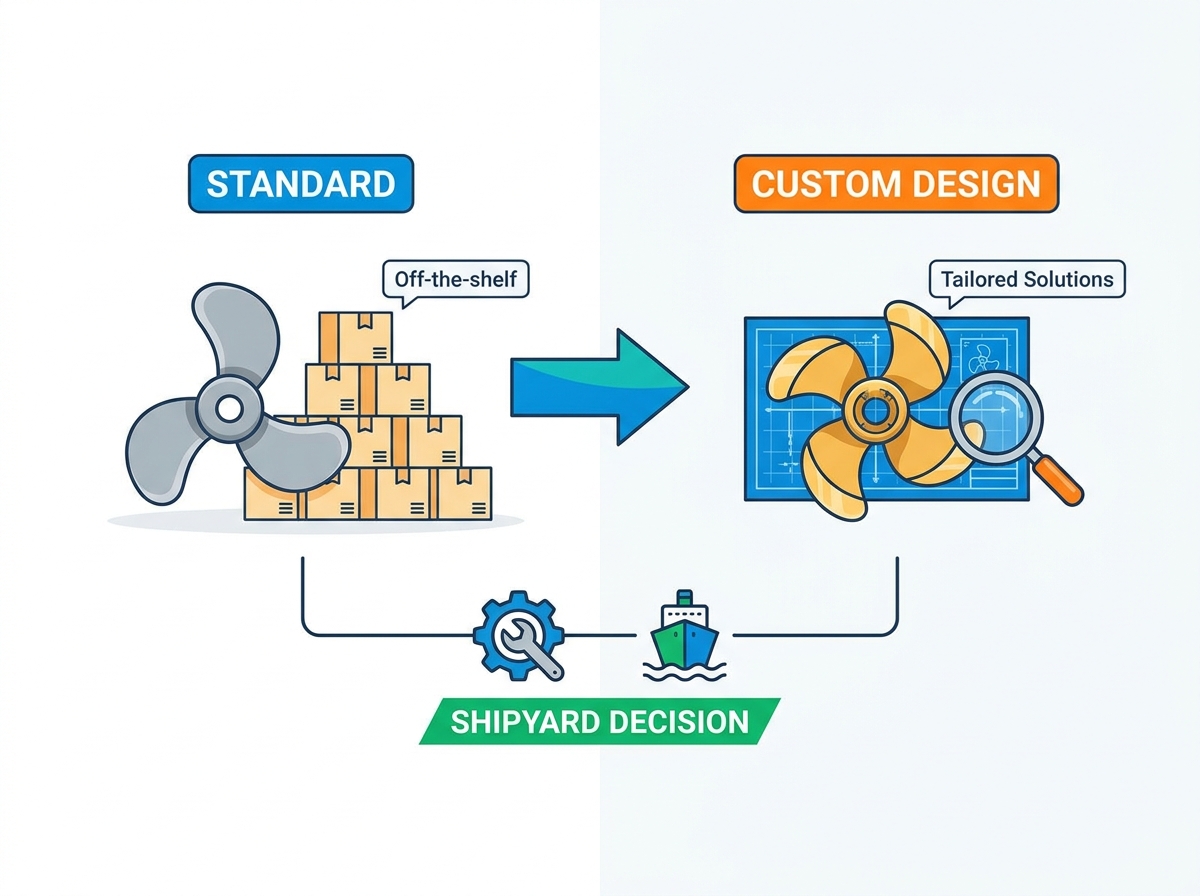

I cataloghi standard dei produttori presentano centinaia di SKU predefiniti, creando l'illusione di una copertura completa. Queste opzioni standard sono progettate per forme di scafo generalizzate che operano in condizioni ideali. Non possono tenere conto del flusso localizzato dello strato limite e della non uniformità del campo di scia specifici di un'unica nave. La specifica di eliche marine personalizzate garantisce che la geometria della pala sia matematicamente abbinata all'esatto profilo idrodinamico dello scafo, eliminando le inefficienze inerenti ai progetti prodotti in serie.
Le eliche standard diventano una responsabilità operativa se applicate a navi commerciali specializzate. Rimorchiatori, pescherecci da traino e navi da ricerca presentano geometrie dello scafo uniche che interrompono pesantemente il flusso dell"acqua prima che raggiunga il disco dell"elica. Le navi da ricerca richiedono una rigorosa gestione della firma acustica per mitigare il rumore, le vibrazioni e la durezza (NVH) che interferiscono con le apparecchiature sonar. Le navi che passano ai sistemi di propulsione elettrici o ibridi rappresentano una sfida unica. Questi propulsori forniscono curve di coppia piatte e istantanee. L"applicazione di una coppia istantanea a un"elica standard provoca aerazione immediata, gravi problemi di caricamento delle pale e cavitazione. È necessaria una geometria personalizzata della lama per assorbire e tradurre uniformemente questa forza di rotazione istantanea in spinta in avanti.
I cantieri navali devono stabilire parametri di base rigorosi per giustificare l’ingegneria personalizzata. I criteri di successo dovrebbero includere riduzioni percentuali mirate del consumo di carburante, il rispetto di limiti di vibrazione specifici delineati nella norma ISO 20283-5 e requisiti esatti di trazione del dissuasore o di velocità massima. L"ingegneria personalizzata richiede tempi di consegna prolungati e coordinamento della progettazione iniziale. Questo coordinamento iniziale produce risparmi operativi a lungo termine, un’usura significativamente ridotta della trasmissione e notevoli vantaggi in termini di conformità alle emissioni per l’operatore della nave.
Caratteristica | Elica di serie standard | Elica progettata su misura |
|---|---|---|
Adattamento del campo di scia | Generico, presuppone un flusso uniforme | Completamente mappato tramite CFD per scafo specifico |
Rischio di cavitazione | In alto su scafi specializzati | Ridotto al minimo grazie al passo e all"inclinazione variabili |
Vibrazioni (NVH) | Spesso richiede un"ottimizzazione post-installazione | Progettato per soddisfare i limiti ISO 20283-5 |
Tempi di consegna | Breve (di serie) | Esteso (richiede ingegneria e fusione) |
Guadagno di efficienza | Linea di base | Ottimizzato per RPM e draft specifici |
La decisione di abbandonare le opzioni del catalogo richiede una chiara comprensione del profilo operativo della nave. Un rimorchiatore portuale che opera principalmente a basse velocità con elevati requisiti di tiro della bitta necessita di un rapporto di area delle pale molto diverso rispetto a un traghetto veloce che privilegia la velocità massima e l'efficienza del carburante. Un'elica per nave personalizzata soddisfa questi esatti parametri operativi, garantendo che il motore funzioni entro la sua curva di carico ottimale senza trascinamenti o giri eccessivi.
Un servizio professionale di progettazione di eliche si basa su un codice idrodinamico proprietario insieme a un software avanzato di fluidodinamica computazionale (CFD). L'analisi della distribuzione della velocità dell'acqua che entra nel disco dell'elica è un passaggio obbligatorio nella fase di progettazione. L'acqua non scorre uniformemente nell'elica; lo scafo crea aree di alta e bassa velocità. Mappando questo campo di scia, gli ingegneri progettano sezioni di pala che assecondano queste variazioni, prevenendo la cavitazione localizzata della radice della pala e minimizzando gli impulsi di pressione contro lo scafo.
L"ottimizzazione della geometria implica la manipolazione di più variabili contemporaneamente. Gli ingegneri regolano il diametro, il passo variabile (l"angolo di attacco variabile lungo l"arco della pala dalla radice alla punta), il numero di pale, l"inclinazione, l"inclinazione e il rapporto dell"area della lama (BAR). L"aumento dell"inclinazione ritarda l"ingresso della pala nelle aree a maggiore densità del campo di scia, riducendo significativamente le vibrazioni. La regolazione della BAR bilancia la spinta generata rispetto al carico del motore, garantendo che il motore raggiunga il suo regime massimo nominale senza sovraccaricarsi.
Durante la fase di progettazione, i cantieri valutano il profilo operativo per scegliere tra un sistema a passo variabile e un'elica a passo fisso altamente ottimizzata . Un sistema a passo fisso offre una minore complessità meccanica, requisiti di manutenzione ridotti e la massima efficienza idrodinamica a uno specifico progetto e numero di giri. Un sistema di beccheggio controllabile offre flessibilità operativa su vari profili di traino e transito, consentendo all'imbarcazione di mantenere l'efficienza del motore a diverse velocità, sebbene richieda investimenti di capitale più elevati e una complessa manutenzione idraulica.
La fase ingegneristica deve tenere conto anche dell"interazione tra l"elica e il timone. La scia generata dall"elica influisce direttamente sull"autorità del timone e sull"efficienza del governo. I progetti personalizzati spesso incorporano angoli di inclinazione specifici per ottimizzare la distanza tra il bordo d"uscita della pala e il bordo d"attacco del timone, migliorando la manovrabilità e riducendo l"onda turbolenta.
L"integrità strutturale di un"elica è dettata dal suo processo di fabbricazione. Valutare le differenze tra fusione e forgiatura è fondamentale. Le eliche per navi forgiate forniscono una raffinazione della grana superiore e una maggiore resistenza alla trazione rispetto alle tradizionali eliche fuse in sabbia. Questa maggiore resistenza consente agli ingegneri di progettare profili delle pale più sottili, che riducono l"inerzia rotazionale, migliorano la reattività del motore e diminuiscono la resistenza. Geometrie complesse spesso richiedono tecniche di fusione avanzate seguite da rigorosi trattamenti termici.
Un produttore competente di eliche marine deve possedere una profonda esperienza metallurgica. La scelta della lega ha un impatto diretto sul ciclo di vita della manutenzione dell'imbarcazione. Il bronzo al manganese funge da opzione standard ma manca di durabilità a lungo termine in ambienti difficili. Il nichel-alluminio-bronzo (NiAlBz) è lo standard del settore per le applicazioni commerciali, offrendo eccezionale resistenza alla trazione, resistenza superiore all'erosione da cavitazione ed eccellente riparabilità delle saldature. Per le navi di classe ghiaccio o quelle che operano in ambienti altamente abrasivi, l'acciaio inossidabile duplex offre la massima durata e resistenza agli urti.
Tipo di lega | Resistenza alla trazione | Resistenza alla corrosione | Migliore applicazione |
|---|---|---|---|
Bronzo al manganese | Moderare | Giusto | Commerciale leggero, acqua dolce |
Nichel-Alluminio-Bronzo | Alto | Eccellente | Uso commerciale pesante, acqua salata, uso industriale standard |
Acciaio inossidabile duplex | Molto alto | Superiore | Classe ghiaccio, ambienti abrasivi, zone ad alto impatto |
I moderni requisiti prestazionali rendono la molatura manuale insufficiente. Il raggiungimento della geometria precisa dettata dalla CFD richiede una lavorazione CNC multiasse (5 assi). Questa tecnologia garantisce che il prodotto finito soddisfi le tolleranze di Classe S (altissima precisione) o Classe I (alta precisione) ISO 484/1 (per eliche superiori a 2,5 m) e ISO 484/2 (per eliche inferiori a 2,5 m). Deviazioni anche di un millimetro nel passo o nello spessore della sezione della pala inducono vibrazioni e riducono l"efficienza.
Un affidabile di eliche per cantieri navali fornitore gestisce internamente tutte le principali approvazioni delle società di classificazione. Ciò include il coordinamento dei test fisici sui materiali, come le prove di trazione e di impatto del getto stesso, e l'esecuzione di test non distruttivi (NDT), comprese le ispezioni con liquidi penetranti e ad ultrasuoni. Le ispezioni dei geometri di navigazione per DNV, ABS, RINA, Bureau Veritas o Lloyd's Register garantiscono che il sistema di propulsione soddisfi tutti gli standard internazionali di sicurezza e assicurazione.
La progettazione idrodinamica più avanzata può essere compromessa da un"installazione inadeguata a livello del cantiere. L"integrazione dell"albero e l"adattamento della conicità comportano rischi significativi. Un accoppiamento inadeguato tra mozzo e albero provoca sfregamento, concentrazione di sollecitazioni nella sede della chiavetta ed eventuale guasto dell"albero. Il cantiere è responsabile dell"esecuzione di un severo controllo "blue-fitting". Ciò comporta l"applicazione del colorante blu di Prussia al cono dell"albero, il montaggio dell"elica e la sua rimozione per ispezionare lo schema di contatto. Prima dell"assemblaggio finale è necessaria un"area di contatto minima del 70-80%, distribuita uniformemente.
Fissare l"elica per impedirne il movimento assiale richiede il rigoroso rispetto dei protocolli meccanici, in particolare della regola "Big Nut/Little Nut". Una sequenza meccanica errata porta a problemi di accoppiamento delle filettature e a una catastrofica perdita dell"elica quando la nave indietreggia. Il protocollo di installazione autorevole impone:
Pulire accuratamente il cono dell"albero e il foro dell"elica con un solvente approvato per rimuovere tutto il grasso e i detriti.
Applicare il colorante blu di Prussia al cono dell"albero ed eseguire il controllo del montaggio, garantendo l"area di contatto richiesta pari al 70-80%.
Installare l"elica sull"albero senza chiavetta per verificare la distanza di avanzamento lungo il cono.
Installare la chiavetta, garantendo uno spazio adeguato nella parte superiore della sede per evitare che il mozzo si sposti sulla chiavetta anziché sul cono.
Installare prima il dado sottile (piccolo). Coppia ad una specifica parziale, in genere il 30-50% della coppia completa. Questa azione attira e posiziona completamente l"elica sul cono dell"albero.
Installare il dado spesso (grande) dietro il dado sottile. Serrare il dado spesso al 100% delle specifiche tecniche complete. Ciò trasferisce il carico di tensione primaria al dado spesso, utilizzando il dado sottile come un controdado di bloccaggio per carichi pesanti.
Fissare il gruppo con il meccanismo di bloccaggio appropriato, come una coppiglia o una piastra di bloccaggio, a seconda del design dell"albero.
La convalida delle prove in mare è il passo finale per mitigare il rischio di implementazione. I cantieri navali raccolgono specifici punti dati fisici e digitali per verificare il design personalizzato. Ciò include il monitoraggio della temperatura dei gas di scarico (EGT) e delle percentuali di carico del motore lungo l"intera curva RPM per garantire che il motore non sia sovraccaricato. È necessario condurre analisi torsionali e delle vibrazioni dello scafo per verificare la conformità agli standard ISO. La verifica della velocità rispetto alla curva potenza-velocità prevista dal progetto conferma l"efficienza idrodinamica dell"installazione.
L"acquisto di una propulsione personalizzata richiede una gestione precisa della sequenza temporale. I tempi di produzione personalizzati variano da 12 a 24 settimane, a seconda della complessità della fusione, della necessità di nuovi modelli e della disponibilità dei geometri della Class Society. I cantieri integrano il servizio di progettazione durante le fasi iniziali dell"architettura navale e dell"ottimizzazione della forma dello scafo per evitare ritardi nella data di varo della nave.
La valutazione dei fornitori richiede di guardare oltre la disponibilità standard del catalogo. I cantieri navali valutano la capacità ingegneristica del fornitore, in particolare la sua competenza con la progettazione adattata alla scia e CFD. La capacità della fonderia viene verificata per garantire che possano versare la lega richiesta e gestire le dimensioni fisiche dell"elica. Una storia comprovata nella gestione delle certificazioni della Class Society e nella fornitura di tolleranze ISO Classe S o Classe I tramite lavorazione CNC a 5 assi non è negoziabile per le applicazioni su navi commerciali.
La comunicazione tra il team di ingegneri del cantiere navale e gli esperti di idrodinamica del produttore deve rimanere aperta durante tutto il processo di costruzione. Qualsiasi modifica alla distribuzione del peso dell"imbarcazione, alle appendici dello scafo o alle specifiche del motore deve essere comunicata immediatamente, poiché tali modifiche influiscono direttamente sulla geometria dell"elica richiesta.
I cantieri navali dovrebbero richiedere rapporti di ispezione dettagliati al produttore prima della spedizione. Tali rapporti devono includere le misurazioni finali del passo su più raggi, i certificati di bilanciamento dinamico e i risultati di tutte le prove non distruttive. L"esame di questa documentazione prima che l"elica arrivi al cantiere previene ritardi nell"installazione e garantisce che il prodotto consegnato corrisponda alle specifiche tecniche.
Altrettanto importanti sono la movimentazione e lo stoccaggio adeguati all"arrivo in cantiere. Le eliche devono essere conservate su blocchi di legno per evitare danni ai bordi delle pale e mantenute coperte per proteggere la cavità lavorata da detriti e umidità. Il sollevamento deve essere eseguito solo utilizzando cinghie di nylon approvate posizionate attorno al mozzo, mai vicino alle pale, per evitare di indurre fratture da stress o alterare il passo.
Trattando l"approvvigionamento e l"installazione di propulsioni personalizzate come un progetto ingegneristico altamente integrato piuttosto che un semplice acquisto di parti, i cantieri navali garantiscono che la nave finale soddisfi i suoi obiettivi prestazionali e i requisiti normativi.
L"integrazione di sistemi di propulsione personalizzati richiede un approccio rigoroso al controllo di qualità in ogni fase, dall"analisi CFD iniziale alla sequenza finale della coppia sullo scalo di alaggio. I cantieri navali che padroneggiano questo processo forniscono navi con capacità operative superiori, minori consumi di carburante e profili di manutenzione ridotti.
Compilare i piani delle linee dell"imbarcazione, le curve di potenza del motore e i rapporti del cambio per stabilire una linea di base per i requisiti di propulsione.
Avviare una consulenza progettuale preliminare con un produttore specializzato per analizzare il campo di scia specifico dello scafo.
Stabilire protocolli rigorosi a livello di cantiere per il montaggio blu e il sequenziamento della coppia prima dell"arrivo dell"attrezzatura di propulsione.
Definire criteri di successo chiari e misurabili per le prove in mare, inclusi limiti EGT specifici, soglie di vibrazione e convalida velocità-potenza.
R: I tempi di produzione realistici vanno da 8 a 24 settimane. Questa durata dipende in larga misura dal diametro dell"elica, dalla necessità di realizzare nuovi modelli di fusione, dai tempi di raffreddamento della lega specifica, dai programmi di lavorazione CNC e dalla disponibilità dei geometri della Class Society per le ispezioni obbligatorie sui materiali e NDT.
R: Il diametro è il doppio della distanza dal centro del mozzo alla punta più esterna della pala. Il passo è definito come la distanza teorica in avanti percorsa dall"elica in una rotazione completa di 360 gradi attraverso un mezzo solido. I design personalizzati utilizzano un passo variabile, modificando l"angolo di attacco lungo il raggio della lama.
R: Il nichel-alluminio-bronzo (NiAlBz) è la scelta migliore per le applicazioni commerciali. Fornisce un rapporto resistenza/peso superiore, un"eccellente resistenza all"erosione da cavitazione e proprietà antivegetative intrinseche. Per ambienti estremi, come quelli rompighiaccio, l"acciaio inossidabile duplex è specifico per la sua elevata resistenza agli urti.
R: Gli ingegneri utilizzano principi di progettazione adattati alla scia, analizzando il flusso d"acqua nel disco dell"elica. Applicando specifiche modifiche all"inclinazione e all"inclinazione e scaricando le punte delle pale, garantiscono che le pale entrino senza problemi nella colonna d"acqua. Ciò bilancia la distribuzione della pressione, mitigando la cavitazione localizzata e gli impulsi di pressione dello scafo.
R: ISO 484 definisce gli standard internazionali per l"accuratezza della produzione. Per prestazioni personalizzate e massima efficienza, le eliche devono soddisfare la Classe S (altissima precisione) o la Classe I (alta precisione). Le eliche standard disponibili in commercio spesso soddisfano solo la Classe II o la Classe III, consentendo deviazioni che inducono vibrazioni.
R: Lo standard meccanico richiede l"installazione prima del dado sottile (piccolo) per attirare e posizionare l"elica sul cono, serrato a una specifica parziale (30-50%). Il dado spesso (grande) viene installato per secondo e serrato al 100% della capacità. Ciò garantisce che il dado spesso sostenga il carico assiale primario.
